Hướng dẫn đọc bản vẽ gỗ nội thất cho người mới học AutoCAD, học nghề mộc nội thất hoặc chuẩn bị đi vào bóc tách, sản xuất và thi công. Nếu không hiểu đúng ký hiệu, kích thước, hình chiếu và cấu tạo, người đọc rất dễ làm sai vật liệu, sai quy cách hoặc lắp đặt lệch so với thiết kế ban đầu.
1. Người mới nên đọc gì trước khi xem bản vẽ gỗ nội thất
Với những người chưa có kiến thức về bản vẽ AutoCAD, điều quan trọng nhất không phải là nhìn ngay vào chi tiết kết cấu mà là xác định đúng thứ tự đọc. Khi cầm một bản vẽ đồ gỗ nội thất, nên xem lần lượt tên hạng mục, tỷ lệ bản vẽ, các hình chiếu, hệ kích thước tổng thể, vật liệu ghi chú và cuối cùng mới đi vào từng chi tiết cấu tạo bên trong. Cách tiếp cận này giúp người đọc không bị rối, đồng thời giảm nguy cơ bỏ sót thông tin quan trọng.
Trong thực tế, một bản vẽ mộc thường không chỉ thể hiện hình dáng sản phẩm mà còn cho biết kích thước phủ bì, kích thước từng khoang, vị trí phụ kiện, chiều dày vật liệu và các điểm cần xử lý khi thi công. Vì vậy, nếu đọc đúng trình tự ngay từ đầu, người học sẽ dễ hiểu bản vẽ hơn nhiều so với việc cố gắng nhìn toàn bộ chi tiết cùng lúc.
Hướng dẫn đọc bản vẽ gỗ nội thất
2. Các loại nét cơ bản cần hiểu khi học cách đọc bản vẽ mộc
Muốn đọc đúng bản vẽ, trước hết cần nhận diện được các loại nét. Đây là lớp thông tin cơ bản nhưng lại quyết định khả năng hiểu nhanh cấu tạo của sản phẩm.
– Nét liền đậm: dùng để thể hiện đường bao nhìn thấy của vật thể, tức những cạnh và mặt đang hiện rõ trên hình chiếu.
– Nét liền mảnh: thường dùng cho đường kích thước, đường gióng, đường dẫn chú thích hoặc các đường phụ trợ.
– Nét đứt: biểu diễn phần bị khuất phía sau, giúp người đọc hình dung những chi tiết không nhìn thấy trực tiếp ở mặt đang quan sát.
– Nét gạch chấm mảnh: dùng cho đường tâm, trục đối xứng hoặc trục định vị.
– Nét lượn sóng hoặc nét giới hạn: thể hiện vị trí cắt, vùng ngắt hoặc ranh giới giữa hình chiếu và hình cắt trong một số bản vẽ kỹ thuật.
Khi phân biệt được các loại nét này, người đọc sẽ hiểu vì sao cùng một chi tiết nhưng ở mỗi hình chiếu lại có cách thể hiện khác nhau. Đây là nền tảng rất quan trọng trong hướng dẫn đọc bản vẽ gỗ nội thất cho người mới.
Người mới có thể bắt đầu từ khóa học AutoCAD cơ bản để hiểu nhanh bố cục và ký hiệu bản vẽ nội thất.
3. Cách đọc bản vẽ đồ gỗ nội thất qua các hình chiếu
Một bản vẽ thiết kế đồ gỗ nội thất thường được thể hiện qua nhiều hình chiếu để diễn đạt đầy đủ hình dạng và cấu tạo. Ba hình chiếu thường gặp nhất là mặt bằng, mặt đứng và mặt cạnh. Với những sản phẩm có cấu tạo phức tạp hơn, bản vẽ còn bổ sung thêm mặt cắt hoặc chi tiết phóng to.
– Mặt đứng: Mặt đứng giúp người đọc nhìn được chiều cao, chiều rộng, tỷ lệ chia cánh, chia đợt, chia khoang và hình dáng tổng thể của sản phẩm. Với tủ áo, đây là hình chiếu rất quan trọng để đánh giá bố cục mặt ngoài.
– Mặt bằng: Mặt bằng cho biết chiều sâu, cách chia modul, vị trí cánh mở, ngăn kéo hoặc tương quan giữa các khoang trong không gian nhìn từ trên xuống. Với các hạng mục tủ bếp, tủ áo hoặc bàn làm việc, mặt bằng giúp đọc rất nhanh logic bố trí.
– Mặt cạnh và mặt cắt: Mặt cạnh hỗ trợ kiểm tra chiều sâu và các lớp cấu tạo theo phương ngang. Trong khi đó, mặt cắt là phần không thể bỏ qua nếu muốn hiểu rõ vật liệu, vị trí đợt, ray, hậu tủ, đợt di động, kết cấu thang giường hay các chi tiết liên kết bên trong. Người mới thường bỏ qua mặt cắt, nhưng đây lại là nơi thể hiện nhiều thông tin kỹ thuật nhất.

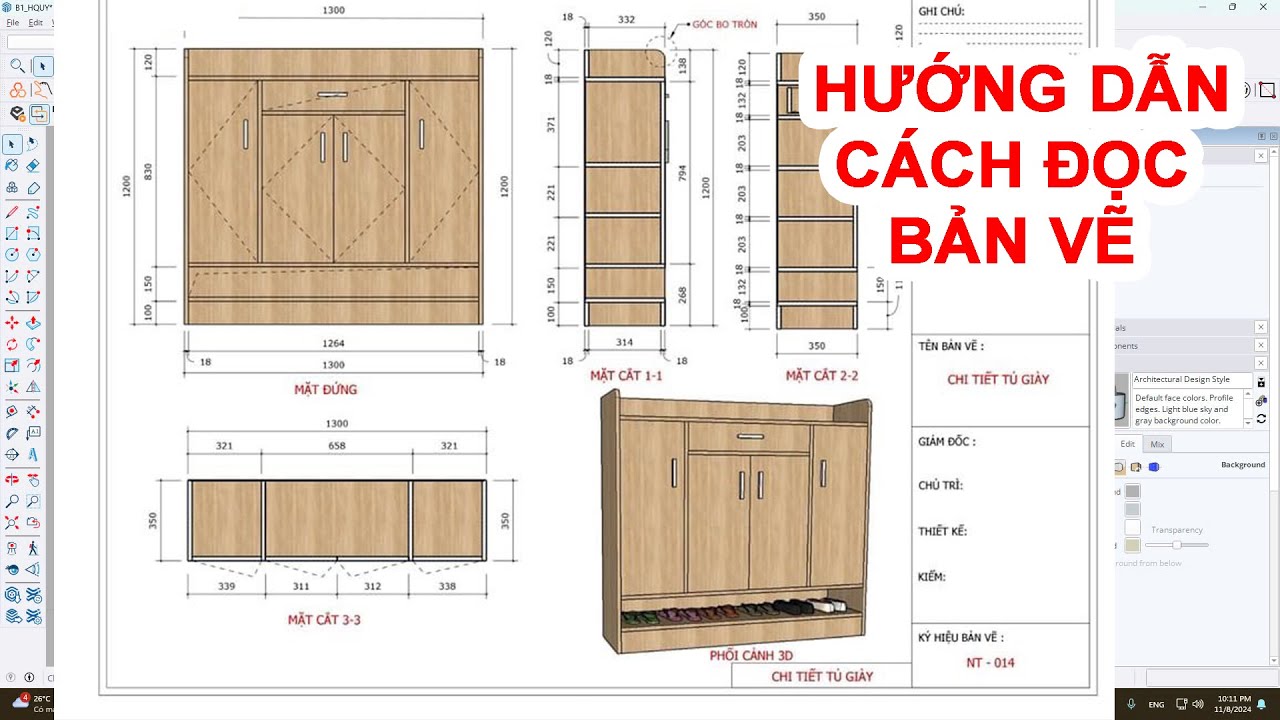

Cách đọc bản vẽ gỗ nội thất qua các hình chiếu
4. Trình tự đọc bản vẽ gỗ nội thất để tránh sai khi sản xuất và thi công
Nếu muốn đọc bản vẽ nhanh mà vẫn chắc, người học nên áp dụng quy trình 5 bước sau.
Bước 1: đọc kích thước tổng thể trước
Hãy xác định chiều dài, rộng, cao phủ bì của sản phẩm để hình dung quy mô thực tế. Đây là bước đầu tiên để tránh đọc nhầm tỷ lệ hoặc hiểu sai kích thước chi tiết.
Bước 2: xem các hình chiếu chính
Sau khi nắm kích thước tổng thể, hãy đối chiếu giữa mặt đứng, mặt bằng và mặt cạnh để hiểu hình dạng chung. Nếu chỉ đọc một hình chiếu, người đọc rất dễ bỏ sót chiều sâu hoặc cấu tạo ẩn.
Bước 3: kiểm tra kích thước từng khoang và từng chi tiết
Ở bước này cần đọc kỹ kích thước lọt lòng, chiều dày vật liệu, khoảng cách đợt, chiều rộng cánh, chiều sâu ngăn và các thông số liên quan đến khả năng sử dụng thực tế.
Bước 4: đọc ghi chú vật liệu và phụ kiện
Bản vẽ đồ gỗ nội thất không chỉ có hình mà còn có phần ghi chú về vật liệu như MDF chống ẩm, veneer, laminate, plywood hoặc gỗ tự nhiên, đồng thời có thể nêu rõ loại bản lề, ray trượt, tay nắm và các phụ kiện liên kết. Đây là dữ liệu ảnh hưởng trực tiếp đến sản xuất và dự toán.
Bước 5: đối chiếu mặt cắt và chi tiết phóng to
Trước khi chốt cách hiểu của mình, nên quay lại các mặt cắt và chi tiết phóng to để kiểm tra các điểm giao nhau, các vị trí lắp ghép và những phần khuất. Rất nhiều lỗi thi công xuất phát từ việc bỏ qua bước đối chiếu cuối cùng này.
5. Hướng dẫn đọc bản vẽ gỗ nội thất qua từng hạng mục phổ biến
5.1 Cách đọc bản vẽ tủ áo
Với tủ áo, người đọc cần tập trung vào kích thước tổng thể, số khoang, chiều rộng từng cánh, chiều sâu sử dụng và cách bố trí bên trong như ngăn treo, ngăn gấp, hộc kéo hay khoang để chăn ga. Một bản vẽ tủ áo thường có mặt đứng, mặt đứng bỏ cánh, mặt bằng và một số mặt cắt để mô tả rõ cấu tạo bên trong.
Ngoài việc hiểu ký hiệu trên bản vẽ, người đọc còn nên đối chiếu với các thông số sử dụng phổ biến. Ví dụ, chiều sâu tủ áo thường nằm trong khoảng 550 đến 600 mm để treo đồ thuận tiện, bề rộng cánh mở thường không nên quá lớn để tránh võng cánh và giảm độ bền phụ kiện. Khi nắm được các thông số cơ bản này, người học sẽ dễ phát hiện bản vẽ có điểm bất hợp lý hay không.
– Mặt đứng: cho biết chiều rộng, chiều cao tổng thể và cách chia cánh tủ.
– Mặt đứng bỏ cánh: giúp nhìn rõ cách bố trí đợt, ngăn treo, ngăn kéo bên trong.
– Mặt bằng: thể hiện chiều sâu tủ và cách chia modul.
– Mặt cắt: cho biết cấu tạo hậu tủ, đợt, chân đế hoặc các điểm liên kết đặc biệt.
5.2 Cách đọc bản vẽ giường ngủ
Với giường ngủ, bản vẽ thường tập trung vào hai nhóm chính là đầu giường và thân giường. Người đọc cần để ý rõ kích thước phủ bì, cao độ thành giường, kết cấu đỡ dát, vị trí ngăn kéo nếu là giường hộp, cùng với các phụ kiện hoặc liên kết đi kèm.
Trong cách đọc bản vẽ mộc cho giường ngủ, mặt đứng giúp hình dung tỷ lệ đầu giường và thân giường, mặt cạnh cho biết chiều dài, chiều cao, còn mặt cắt giúp thấy rõ kết cấu thang giường, vai giường hoặc hệ đỡ dát. Nếu là giường thông minh hoặc giường có khoang chứa đồ, cần đọc kỹ thêm các thông tin về bản lề nâng, piston thủy lực hoặc ray trượt.
Cách đọc bản vẽ gỗ nội thất giường ngủ
5.3 Cách đọc bản vẽ kệ tivi
Kệ tivi có thể là một hạng mục đơn lẻ hoặc nằm trong hệ tủ trang trí lớn hơn. Khi đọc bản vẽ kệ tivi, cần quan tâm đến chiều dài tổng thể, cách chia khoang hở, khoang cánh, ngăn kéo, các lỗ kỹ thuật đi dây điện và mối liên hệ giữa kệ dưới với vách trang trí phía sau nếu có.
Mặt đứng cho biết bố cục mặt ngoài và tỷ lệ thẩm mỹ. Mặt bằng giúp xác định chiều sâu sử dụng, đặc biệt quan trọng nếu kệ đi cùng thiết bị điện tử. Mặt cắt lại cho thấy rõ đợt, vách đứng và cấu tạo từng ngăn, từ đó hỗ trợ bóc tách và gia công chính xác hơn.
Cách đọc bản vẽ gỗ nội thất kệ tivi
6. Những lỗi người mới thường gặp khi đọc bản vẽ mộc
– Chỉ xem mặt đứng mà bỏ qua mặt bằng và mặt cắt, dẫn đến hiểu sai chiều sâu hoặc cấu tạo bên trong.
– Không phân biệt kích thước phủ bì và kích thước lọt lòng, khiến việc gia công hoặc đặt phụ kiện bị lệch.
– Bỏ sót ghi chú vật liệu, chiều dày tấm và loại phụ kiện, từ đó làm sai kỹ thuật hoặc dự toán.
– Không đối chiếu các hình chiếu với nhau để phát hiện điểm mâu thuẫn.
– Đọc ký hiệu theo cảm tính mà không bám vào quy ước nét vẽ và logic thể hiện của bản vẽ kỹ thuật.
Chỉ cần tránh được các lỗi này, người đọc đã tiến bộ rất nhanh trong quá trình học đọc bản vẽ đồ gỗ nội thất.
Nếu muốn nâng khả năng đọc bản vẽ lên mức có thể ứng dụng vào công việc, người học nên bổ sung song song ba nhóm kiến thức là AutoCAD 2D, cấu tạo đồ gỗ nội thất và nguyên lý vật liệu, phụ kiện. Khi hiểu các nguyên tắc này, người đọc không chỉ biết bản vẽ đang thể hiện gì mà còn hiểu vì sao người thiết kế lại chọn cấu tạo đó.
Người học cũng nên xem thêm các bài viết liên quan đến tiêu chuẩn kích thước nội thất, cấu tạo tủ bếp, tủ áo, giường ngủ và hồ sơ thi công để mở rộng khả năng đối chiếu khi đọc bản vẽ thực tế. Đây là cách học nhanh và bền vững hơn nhiều so với việc chỉ ghi nhớ lý thuyết rời rạc. Để đi nhanh hơn từ đọc hiểu sang ứng dụng thực tế, người đọc có thể tham khảo khóa học AutoCAD đọc hiểu và thiết kế đồ gỗ nội thất 2D tại AWE, nơi tập trung vào kỹ năng đọc bản vẽ mộc, bóc tách kỹ thuật và lập hồ sơ thi công nội thất.
Khi đã nắm được hướng dẫn đọc bản vẽ gỗ nội thất theo đúng trình tự, người học sẽ dễ tiếp cận hơn với các bản vẽ thiết kế, giảm nhầm lẫn khi sản xuất và có nền tảng chắc hơn để học sâu về triển khai kỹ thuật nội thất. Nếu đang quan tâm đến lộ trình học nghề bài bản hơn, người đọc có thể xem thêm các nội dung về AutoCAD nội thất và hồ sơ thi công trên website AWE để nối tiếp việc tự học một cách hiệu quả.
