Các lệnh vẽ AutoCAD là phần kiến thức nền tảng mà người mới cần nắm càng sớm càng tốt nếu muốn học thiết kế kỹ thuật, thiết kế nội thất hay triển khai bản vẽ một cách bài bản. Khi hiểu đúng nhóm lệnh cơ bản gồm Line, Pline, Circle, Arc, Rectangle, Polygon, Spline,… người học sẽ thao tác nhanh hơn, vẽ chính xác hơn và không bị rối giữa quá nhiều công cụ trên giao diện AutoCAD.
1. Các lệnh vẽ AutoCAD nào người mới nên học trước?
AutoCAD là phần mềm thiên về thao tác chính xác. Nếu chỉ rê chuột tìm biểu tượng trên thanh công cụ, người học sẽ mất nhiều thời gian và rất khó theo kịp tiến độ khi bản vẽ bắt đầu phức tạp hơn. Việc ghi nhớ các lệnh vẽ AutoCAD cơ bản sẽ giúp thao tác nhanh hơn, hỗ trợ người học hiểu logic vận hành của phần mềm, từ đó tạo ra bản vẽ mạch lạc hơn.
Nếu đang bắt đầu làm quen với phần mềm, người học không cần cố ghi nhớ hàng trăm câu lệnh cùng lúc mà cần phải hiểu các lệnh vẽ AutoCAD nào được dùng thường xuyên nhất trong quá trình dựng hình, chỉnh sửa và hoàn thiện bản vẽ. Khi nắm đúng nhóm lệnh cơ bản, người mới sẽ rút ngắn đáng kể thời gian thao tác, hạn chế sai sót và dễ tiếp cận các bài thực hành từ đơn giản đến nâng cao.
Trong AutoCAD, các lệnh thường được chia thành 4 nhóm lớn gồm lệnh vẽ hình cơ bản, lệnh chỉnh sửa đối tượng, lệnh ghi kích thước và quản lý bản vẽ, cùng với một số lệnh hỗ trợ kiểm tra hoặc tăng tốc thao tác. Với người mới, nên học theo đúng trình tự này để tránh tình trạng biết nhiều lệnh nhưng không hiểu lúc nào nên dùng.
Đặc biệt với những ai theo học thiết kế nội thất, thiết kế kiến trúc hoặc kỹ thuật, AutoCAD thường là công cụ nền tảng trước khi chuyển sang các phần mềm triển khai chuyên sâu hơn. Vì vậy, học chắc từ nhóm lệnh cơ bản sẽ giúp quá trình học phần mềm sau này nhẹ hơn rất nhiều.
Tìm hiểu các lệnh vẽ AutoCAD cơ bản
1.1 Nhóm lệnh vẽ hình cơ bản trong AutoCAD
Đây là nhóm lệnh đầu tiên người mới nên học vì nó liên quan trực tiếp đến việc tạo ra hình học cơ bản trong bản vẽ. Hầu hết mọi bài thực hành AutoCAD đều bắt đầu từ nhóm lệnh này.
Nhóm lệnh LINE, PLINE, CIRCLE, ARC, RECTANGLE
LINE là lệnh vẽ đoạn thẳng cơ bản nhất và gần như được dùng trong mọi bản vẽ. PLINE hay Polyline cho phép tạo một chuỗi đoạn liên tục, thuận tiện khi cần quản lý đối tượng gọn hơn. CIRCLE dùng để vẽ đường tròn, ARC dùng để vẽ cung tròn, còn RECTANGLE giúp tạo hình chữ nhật nhanh theo kích thước mong muốn.
Với người mới, chỉ cần thành thạo riêng nhóm này đã có thể dựng được nhiều hình cơ bản trong bài tập 2D như mặt bằng, chi tiết nội thất hoặc cấu kiện kỹ thuật đơn giản.
Nhóm lệnh POLYGON, ELLIPSE, SPLINE
POLYGON hỗ trợ vẽ đa giác đều, phù hợp khi cần tạo nhanh các hình học đối xứng. ELLIPSE dùng để vẽ hình elip, còn SPLINE dùng khi cần tạo đường cong mềm mại hơn so với cung tròn thông thường. Dù không phải lúc nào cũng dùng nhiều như LINE hay CIRCLE, đây vẫn là nhóm lệnh nên biết để mở rộng khả năng dựng hình.
1.2 Nhóm lệnh chỉnh sửa đối tượng mà người mới dùng rất thường xuyên
Sau khi biết tạo hình, người học cần nắm nhóm lệnh chỉnh sửa để di chuyển, sao chép, cắt gọt hoặc hiệu chỉnh đối tượng. Đây là nhóm lệnh giúp bản vẽ đi từ phác thảo sang hoàn thiện.
Nhóm lệnh chỉnh sửa MOVE, COPY, ROTATE, SCALE
MOVE dùng để di chuyển đối tượng, COPY giúp sao chép đối tượng, ROTATE xoay hình theo góc xác định và SCALE phóng to hoặc thu nhỏ theo tỷ lệ. Đây là những lệnh xuất hiện liên tục trong quá trình dựng bản vẽ nên người mới cần luyện thường xuyên để phản xạ nhanh hơn.
Nhóm lệnh chỉnh sửa TRIM, EXTEND, OFFSET, FILLET
TRIM là lệnh cắt phần thừa của đối tượng, còn EXTEND dùng để kéo dài đối tượng đến một biên xác định. OFFSET rất quan trọng trong bản vẽ kỹ thuật vì cho phép tạo đường song song theo khoảng cách cho trước, đặc biệt hữu ích khi vẽ tường, khung hoặc lớp cấu tạo. FILLET dùng để bo góc giữa hai đoạn hoặc nối hai đối tượng bằng cung tròn. Nếu phải chọn nhóm lệnh bắt buộc phải nhớ khi học AutoCAD, đây chắc chắn là nhóm không thể bỏ qua.
Nhóm lệnh chỉnh sửa đối tượng trong AutoCAD
Nhóm lệnh chỉnh sửa MIRROR, ARRAY, STRETCH
MIRROR giúp đối xứng đối tượng qua một trục, ARRAY dùng để sao chép đối tượng theo quy luật hàng, cột hoặc vòng tròn, còn STRETCH hỗ trợ kéo giãn một phần hình vẽ. Những lệnh này đặc biệt hữu ích khi làm các bản vẽ có tính lặp, tính đối xứng hoặc cần chỉnh sửa nhanh mà không phải vẽ lại từ đầu.
1.3 Nhóm lệnh đo đạc và ghi kích thước trong AutoCAD
Bản vẽ kỹ thuật không chỉ cần đúng hình mà còn phải thể hiện đúng kích thước. Vì vậy, sau khi nắm nhóm lệnh vẽ và chỉnh sửa, người học nên tiếp tục làm quen với các lệnh đo đạc và dimension.
Nhóm lệnh DIM, DLI, DAL, DRA, DCO
DIM là lệnh tổng quát để ghi kích thước. Trong quá trình học sâu hơn, người dùng còn thường gặp các lệnh con như DLI cho kích thước thẳng, DAL cho kích thước song song, DRA cho kích thước bán kính và DCO cho kích thước đường kính. Việc hiểu nhóm lệnh này giúp bản vẽ rõ ràng, chuyên nghiệp và dễ triển khai hơn khi làm việc thực tế.
Nhóm lệnh DIST, AREA, LIST
DIST dùng để đo khoảng cách giữa hai điểm, AREA giúp tính diện tích, còn LIST cho biết thông tin chi tiết của một đối tượng như chiều dài, bán kính hoặc tọa độ. Đây là các lệnh hỗ trợ kiểm tra cực kỳ hữu ích, nhất là khi người học muốn rà soát lại bản vẽ trước khi in hoặc bàn giao file.
1.4 Nhóm lệnh hỗ trợ thao tác nhanh và quản lý bản vẽ
Bên cạnh các lệnh vẽ AutoCAD trực tiếp, người mới cũng nên biết một số lệnh hỗ trợ để làm việc hiệu quả hơn, nhất là khi bản vẽ bắt đầu có nhiều tab, nhiều layer hoặc nhiều đối tượng cần kiểm tra.
Nhóm lệnh LAYER, MATCHPROP, UNDO, REDO
LAYER là phần rất quan trọng trong quản lý bản vẽ vì giúp phân nhóm đối tượng khoa học hơn. MATCHPROP hỗ trợ sao chép thuộc tính từ đối tượng này sang đối tượng khác, giúp đồng bộ màu, nét hoặc layer nhanh chóng. UNDO và REDO là hai lệnh quen thuộc để quay lại hoặc khôi phục thao tác vừa thực hiện.
Nhóm lệnh AUDIT, RECOVER, SAVEALL
AUDIT dùng để kiểm tra lỗi trong bản vẽ, RECOVER hỗ trợ khôi phục file bị lỗi, còn SAVEALL giúp lưu toàn bộ bản vẽ đang mở. Đây là nhóm lệnh ít được người mới chú ý ở giai đoạn đầu, nhưng lại rất cần khi bắt đầu làm việc nghiêm túc với nhiều file cùng lúc.

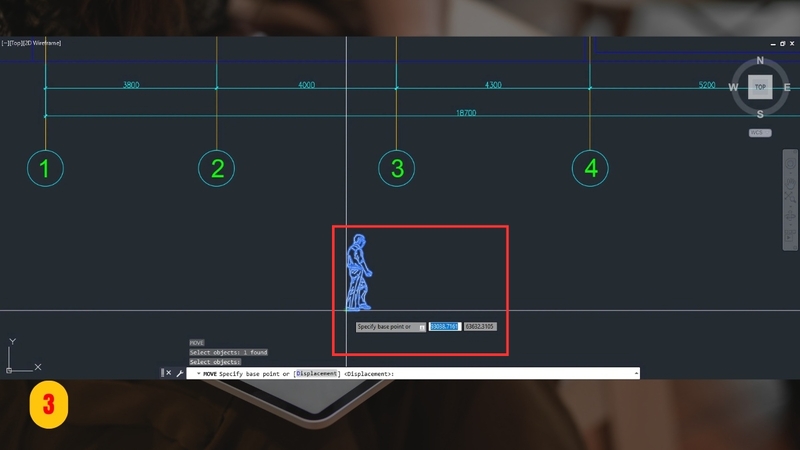

Nhóm lệnh hỗ trợ thao tác nhanh trong AutoCAD
6. Cách học các lệnh vẽ AutoCAD hiệu quả hơn cho người mới
Nhiều người học AutoCAD khá lâu nhưng vẫn hay quên lệnh vì chỉ học theo kiểu đọc danh sách. Thực tế, cách học hiệu quả hơn là gắn từng lệnh với bài tập cụ thể. Ví dụ, khi vẽ mặt bằng đơn giản, người học sẽ dùng LINE, OFFSET, TRIM và DIM; khi dựng chi tiết nội thất, có thể kết hợp thêm COPY, MOVE, ROTATE và FILLET. Học theo ngữ cảnh thực hành sẽ giúp nhớ lệnh nhanh và lâu hơn nhiều.
Một cách khác cũng rất hiệu quả là chia lệnh theo nhóm và tự làm bảng tóm tắt riêng. Mỗi ngày chỉ cần học một nhóm nhỏ, sau đó áp dụng lại ngay trên file thực hành. Cách này vừa nhẹ đầu, vừa tránh cảm giác quá tải khi mới bắt đầu. Với người học thiết kế nội thất, AutoCAD thường là công cụ đầu tiên để làm quen với tư duy bản vẽ 2D, mặt bằng, mặt đứng, mặt cắt và triển khai kỹ thuật cơ bản. Vì vậy, ngoài việc thuộc các lệnh vẽ AutoCAD, người học còn cần hiểu cách tổ chức layer, cách ghi kích thước đúng và cách đọc bản vẽ theo logic thi công.
Nếu đang muốn học bài bản hơn, người đọc có thể tham khảo thêm học AutoCAD từ A đến Z để nắm lộ trình học rõ hơn, hoặc tìm hiểu khóa học thiết kế nội thất nếu mục tiêu là ứng dụng AutoCAD vào ngành nội thất thực tế. Muốn học AutoCAD nhanh và chắc, người mới không nên học lan man mà cần bắt đầu từ đúng nhóm lệnh cốt lõi. Khi hiểu rõ các lệnh vẽ AutoCAD cơ bản, người học sẽ thao tác tự tin hơn, bản vẽ gọn hơn và dễ nâng cấp lên các kỹ năng triển khai chuyên sâu trong thiết kế nội thất, kiến trúc hoặc kỹ thuật.
Thay vì cố nhớ thật nhiều các lệnh vẽ AutoCAD trong một lần, hãy học theo nhóm, thực hành đều và dùng lại trong các bài tập thực tế. Đó mới là cách giúp AutoCAD trở thành công cụ làm việc hiệu quả chứ không chỉ là một phần mềm khó nhớ lệnh.
