Hệ thống báo cháy là thành phần không thể thiếu trong các công trình, nhà ở, bệnh viện, chung cư,… Chúng đóng vai trò quan trọng trong việc phát hiện và báo động cháy nổ, hỏa hoạn để đảm bảo an toàn. Vậy nguyên lý hoạt động của hệ thống báo cháy tự động như thế nào? Cấu tạo gồm những gì? Cùng AWE tìm hiểu trong bài viết dưới đây nhé!
Nhiệm vụ của hệ thống báo cháy tự động
Trong những tòa nhà, chung cư, bệnh viện hay các nhà máy, xí nghiệp đều phải bắt buộc lắp đặt hệ thống báo cháy tự động. Để đảm bảo an toàn và giảm thiểu thiệt hại cho cháy nổ, hỏa hoạn gây ra. Hệ thống báo cháy tự động đảm bảo rằng, dù có người hay không có người thì hệ thống vẫn hoạt động bình thường.
Nhiệm vụ của hệ thống báo cháy tự động đó là:
- Ngay lập tức phát hiện hoả hoạn, báo về trung tâm thông báo.
- Tự động phát các tín hiệu báo động, kích hoạt các thiết bị chữa cháy.
- Phát hiện nhanh chóng ngay cả khi sự cháy âm ỉ, chưa có ngọn lửa.
Chính bởi những cảnh báo này mà con người dễ dàng phát hiện, sơ tán và ứng cứu kịp thời. Nhờ vậy mà tính mạng con người được đảm bảo an toàn.
Xem thêm: Nguyên lý thiết kế kiến trúc. Thiết kế không gian an toàn
Nhiệm vụ của hệ thống báo cháy tự động
Cấu tạo của hệ thống báo cháy tự động
Một hệ thống báo cháy tự động tiêu biểu được cấu tạo từ 4 thành phần chính sau:
- Trung tâm điều khiển: Là bộ phận trung tâm của hệ thống được thiết kế dạng tủ bao gồm các thiết bị như màn hình, bo mạch chính, acquy, bộ nguồn. Trung tâm điều khiển giữ vai trò nhận, xử lý và truyền tín hiệu đến các thiết bị khác trong hệ thống.

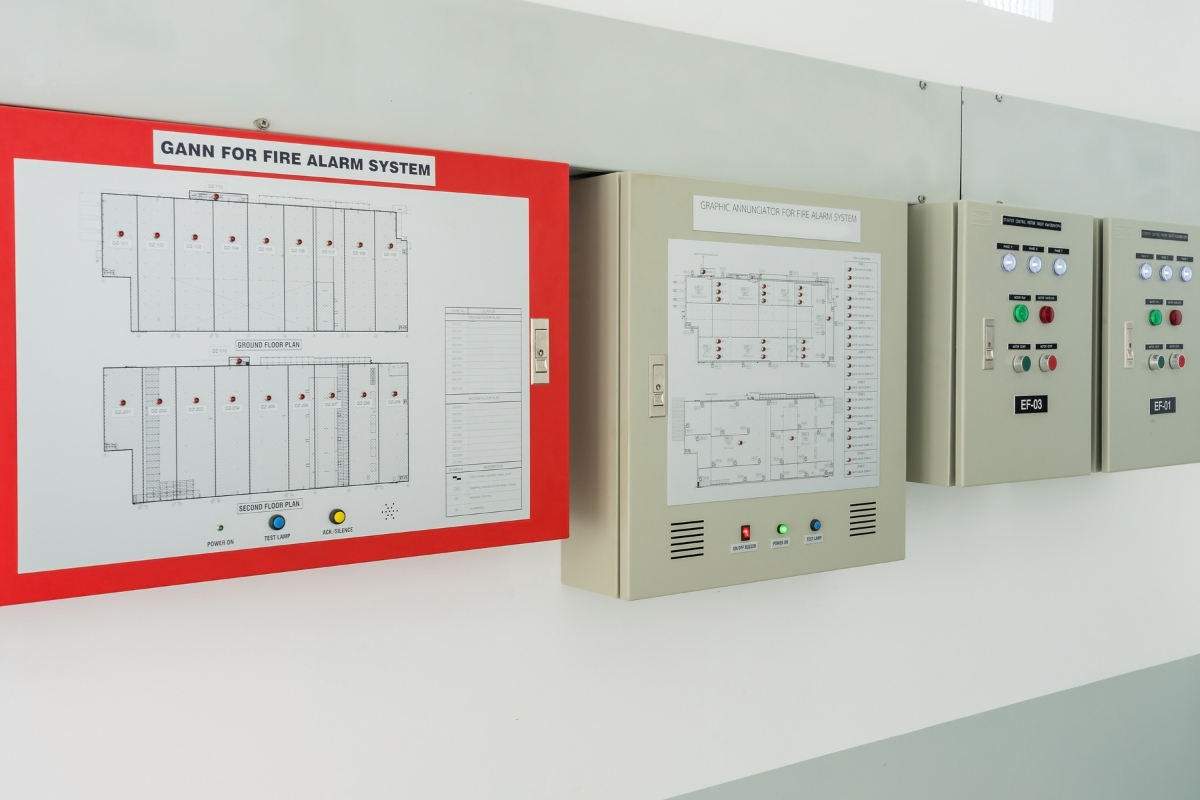

Bộ điều khiển trung tâm
- Thiết bị báo cháy đầu vào: Là bộ thiết bị thu nhận tín hiệu, có nhiệm vụ nhận biết các dấu hiệu của sự cố cháy nổ như khói, nhiệt, gas, lửa,… và báo về trung tâm điều khiển.

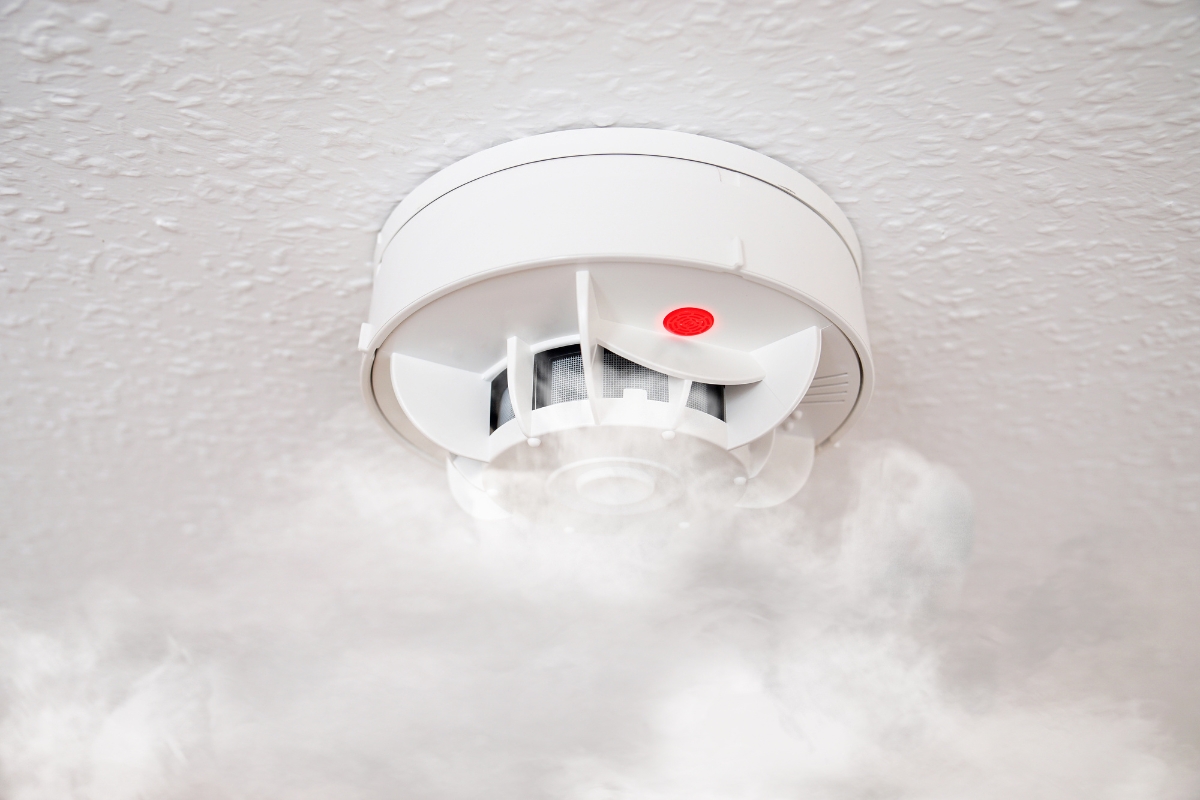

- Cảm biến khói: Cảnh báo khói dựa trên sự biến đổi nồng độ khói.
- Cảm biến nhiệt: Thiết bị phát hiện sự tăng nhiệt độ trong môi trường xung quanh, thường được thiết lập cảnh báo khi vượt một ngưỡng nhiệt độ nhất định.
- Cảm biến lửa: Sử dụng công nghệ hồng ngoại hoặc UV để phát hiện ngọn lửa.
Các thiết bị đầu vào: cảnh báo khói, cảnh báo nhiệt, cảnh báo lửa
- Thiết bị báo cháy đầu ra: Là bộ thiết bị phát cảnh báo báo động như chuông báo động, còi báo động, đèn thoát hiểm, màn hình LCD,…

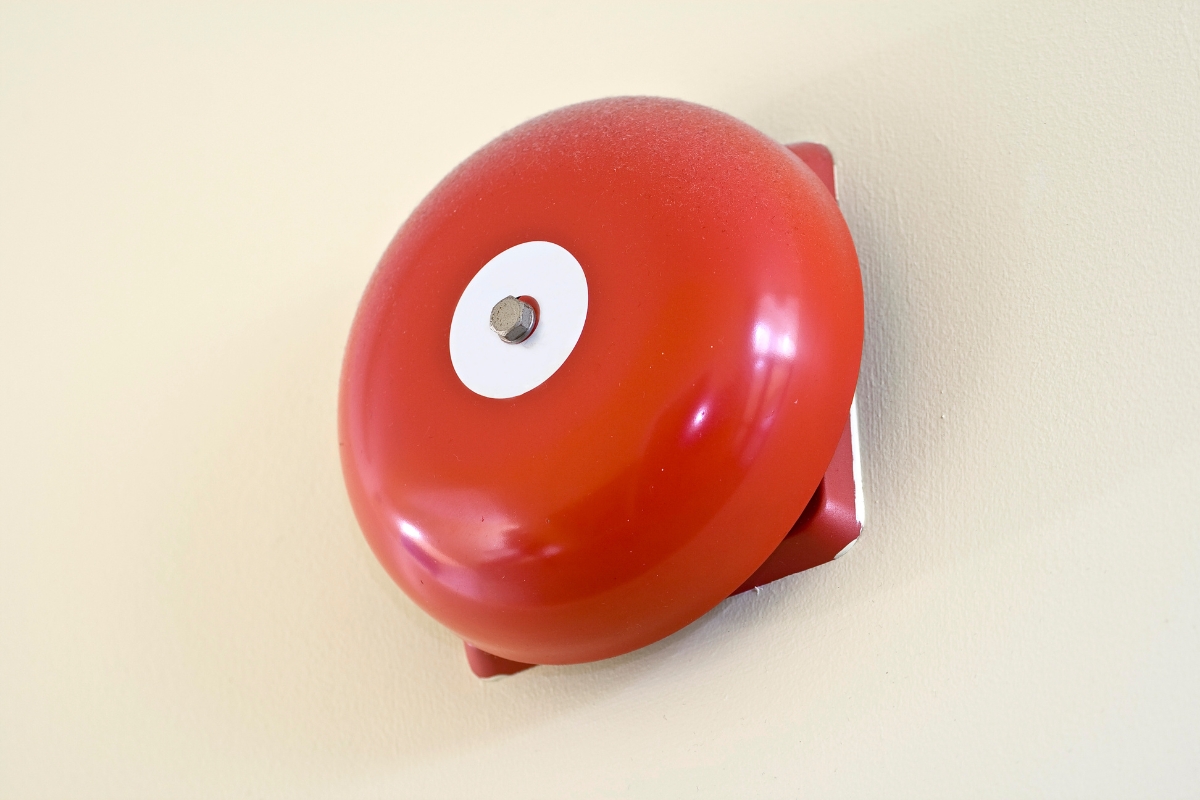

Bộ thiết bị đầu ra: đèn led báo động, chuông báo động, cửa thoát hiểm,…
- Thiết bị hỗ trợ khác: Ngoài ra, hệ thống báo cháy cũng cần trang bị những thiết bị hỗ trợ chữa cháy, giảm thiểu thiệt hại gây ra.
- Nút nhấn báo cháy: Cho phép người dùng kích hoạt báo động thủ công khi phát hiện có cháy.
- Hệ thống thông gió: Được kích hoạt để loại bỏ khói và nhiệt, giúp giảm thiểu thiệt hại và hỗ trợ công tác cứu hỏa.

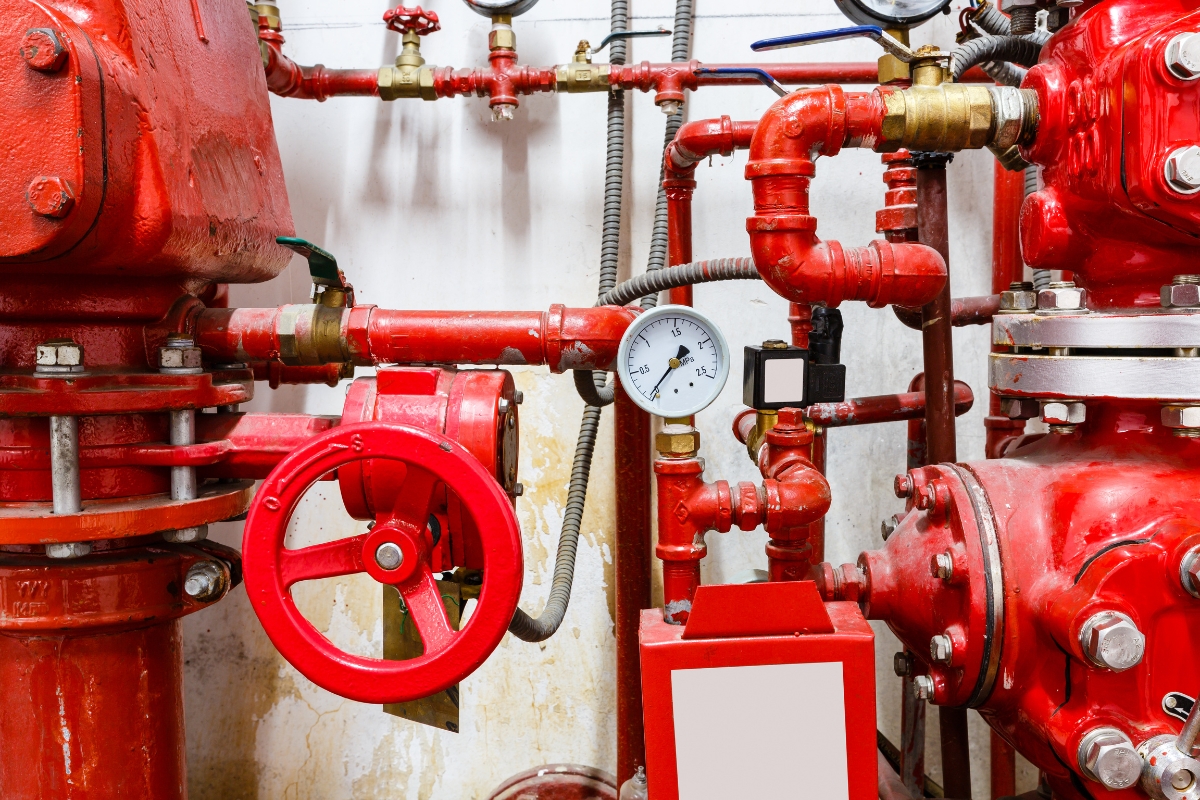

- Hệ thống phun nước tự động (sprinkler): Kích hoạt khi nhiệt độ tại vị trí đầu phun đạt ngưỡng nhất định.
Nguyên lý hoạt động của hệ thống báo cháy
Hệ thống báo cháy tự động hoạt động theo nguyên lý phát hiện dấu hiệu bất thường.
Các thiết bị đầu vào phát hiện các dấu hiệu cháy như khói, nhiệt độ bất thường, khí gas, lửa sẽ lập tức truyền thông tin tới trung tâm điều khiển. Tại đây, bộ điều khiển sẽ phân tích thông tin, nếu phát hiện vấn đề ngay lập tức kích hoạt các thiết bị báo động như chuông, còi, đèn nháy hoặc loa thông báo để cảnh báo cho con người.
Ở những công trình lớn hoặc hệ thống hiện đại, hệ thống báo cháy còn có thể tự động kích hoạt hệ thống chữa cháy như vòi phun nước tự động (sprinkler), hệ thống khí CO₂ hoặc FM-200, đồng thời điều khiển các thiết bị hỗ trợ khác như đóng cửa từ, cắt điện, điều khiển thang máy hoặc hút khói.
Sau khi sự cố được xử lý, hệ thống có thể được đặt lại thủ công hoặc tự động trở về trạng thái ban đầu, sẵn sàng cho chu trình giám sát tiếp theo. Đây là một trong những giải pháp quan trọng giúp phát hiện và xử lý kịp thời các sự cố cháy nổ, đảm bảo an toàn cho người và tài sản.

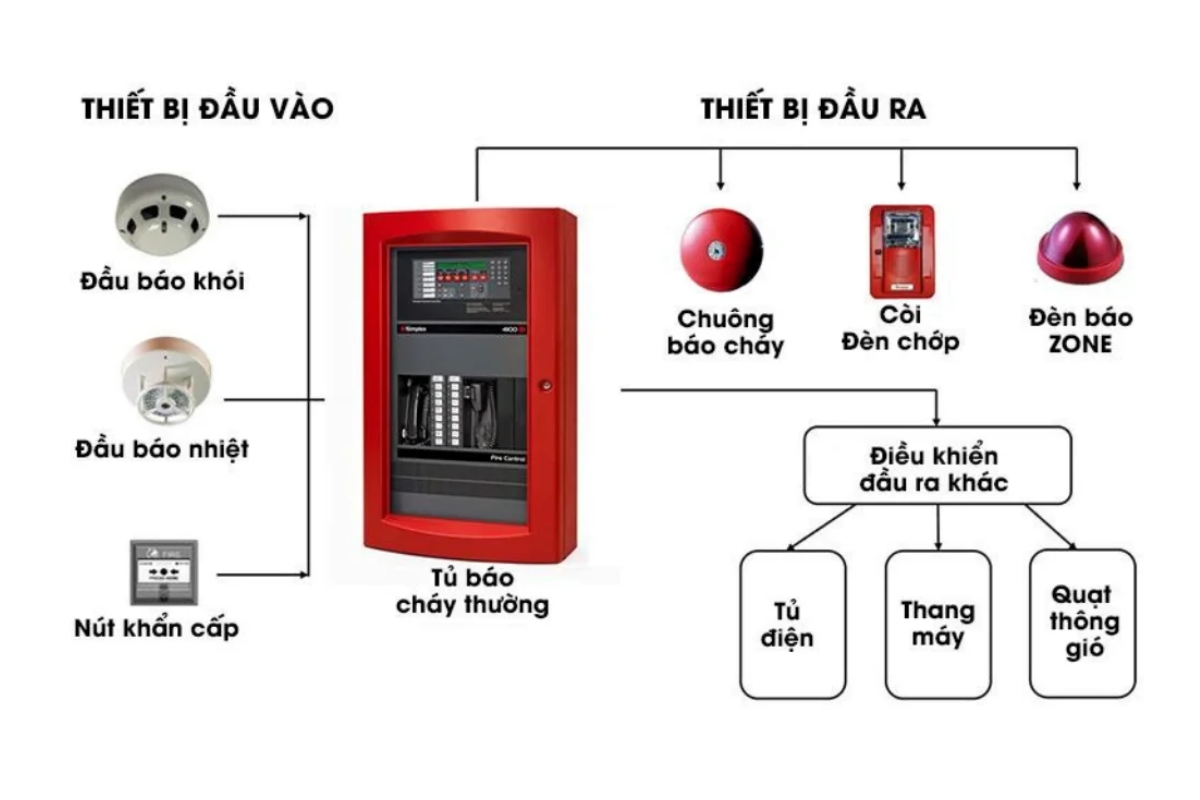

Nguyên lý hoạt động của hệ thống báo cháy tự động
Bản vẽ thiết kế hệ thống báo cháy tự động
Hệ thống báo cháy là phần không thể thiếu trong các công trình. Để hệ thống hoạt động trơn tru thì cần một bản vẽ thiết kế hệ thống báo cháy tự động hoàn chỉnh. Có 2 loại bản thiết kế hệ thống báo cháy như sau:
Bản vẽ thiết kế hệ thống báo cháy thông thường
Hệ thống báo cháy thường hay còn gọi là hệ thống báo cháy quy ước. Các thiết bị trong hệ thống nằm trên cùng một đường dây tín hiệu. Khi nhận được tín hiệu cháy, tất cả các đầu báo cháy, báo khói đều gửi tín hiệu về bộ điều khiển trung tâm.
Hệ thống báo cháy này cho biết khu vực xảy ra cháy mà không biết chính xác vị trí của vụ cháy. Hệ thống báo cháy này phù hợp với những công trình nhỏ và không yêu cầu vị trí chính xác của vị trí cháy.
Bản vẽ thiết kế hệ thống báo cháy tự động
Bản vẽ thiết kế hệ thống báo cháy địa chỉ
Hệ thống báo cháy địa chỉ có khả năng xác định chính xác vị trí xảy ra sự cố cháy nổ, hỏa hoạn. Mỗi đầu thiết bị đầu vào được gắn một địa chỉ riêng biệt giúp xác định vị trí cháy. Khi một thiết bị báo khói, nhiệt, lửa gửi tín hiệu, vị trí của thiết bị sẽ được hiển thị trên màn hình máy tính.
Hệ thống báo cháy địa chỉ có thể kết nối với các phần mềm giám sát, giúp theo dõi và quản lý hệ thống từ xa. Hệ thống này phù hợp với những công trình lớn như chung cư, bệnh viện hay các khu phức hợp để phát hiện chính xác vị trí cháy. Qua đó có thể khắc phục nhanh chóng và kịp thời.
Kết luận
Hệ thống báo cháy tự động là phần quan trọng của mỗi công trình. Các chủ đầu tư cần nghiên cứu và lắp đặt hệ thống báo cháy an toàn. Bên cạnh đó, khi thực hiện các bản vẽ thiết kế tòa nhà, cũng cần thiết kế hệ thống báo cháy phù hợp để đảm bảo tính an toàn trong nguyên lý thiết kế kiến trúc. Cảm ơn bạn đã đọc bài viết này!
