Các ký hiệu điện trong bản vẽ AutoCAD đóng vai trò quan trọng để truyền tải thông tin kỹ thuật điện. Qua các ký hiệu này, các kiến trúc sư thi công hệ thống điện một cách chính xác và đảm bảo an toàn khi sử dụng. Hiểu và sử dụng đúng các ký hiệu điện trong bản vẽ CAD là điều bắt buộc khi thiết kế bản vẽ điện. Cùng AWE tìm hiểu các ký hiệu điện dưới đây để đọc bản vẽ CAD điện chính xác nhất!

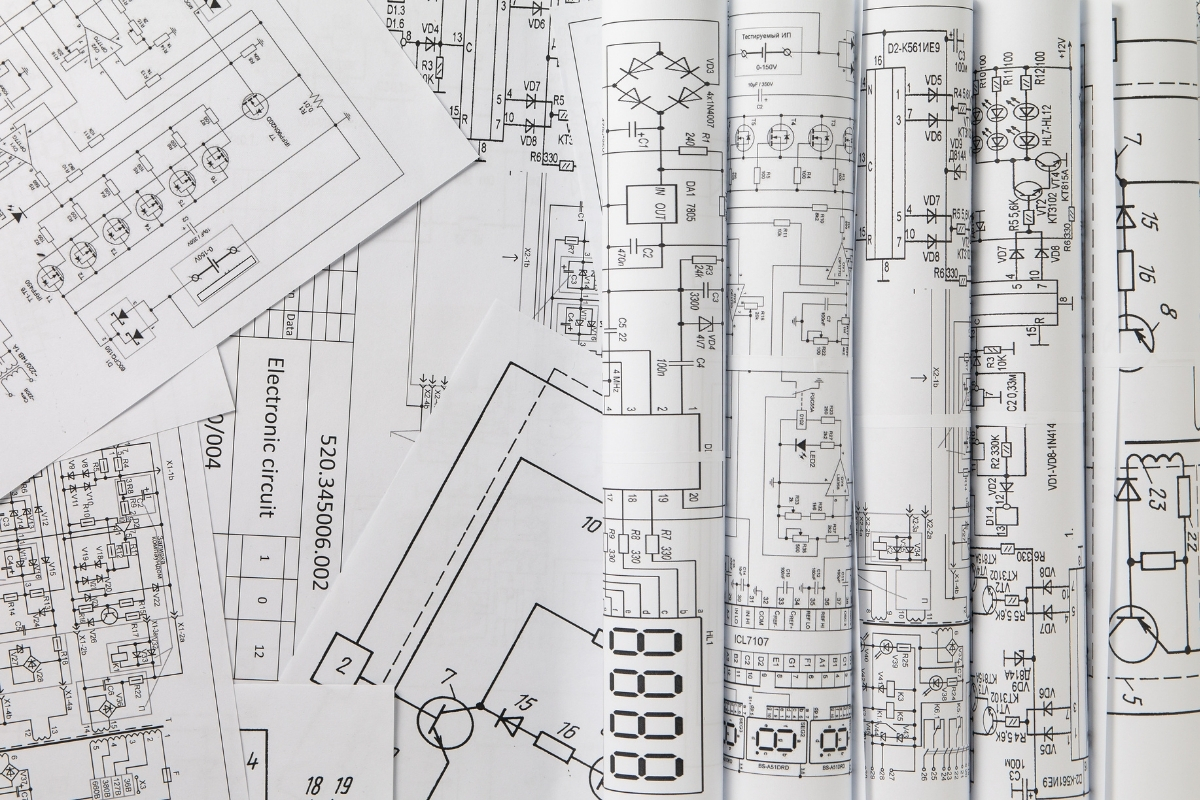

Vai trò của ký hiệu trong bản vẽ CAD điện hiện nay
Vai trò của các ký hiệu điện trong bản vẽ AutoCAD
Các ký hiệu là yếu tố then chốt khi thiết kế hệ thống điện trong AutoCAD. Nó giúp truyền tải ý tưởng, thông số kỹ thuật bằng các ký hiệu một cách rõ ràng, và có tính thống nhất cao.
So với bản vẽ tay thì bản vẽ CAD chi tiết và có độ chính xác cao hơn. Với các lệnh CAD cơ bản, người thực hiện có thể chỉnh sửa bản vẽ một cách dễ dàng.
Bản vẽ CAD điện cung cấp cái nhìn tổng thể về toàn bộ hệ thống và đóng vai trò quan trọng trong việc hỗ trợ lập kế hoạch lắp đặt thiết bị một cách chính xác, khoa học. Sự tích hợp linh hoạt với các phần mềm phân tích và quản lý dự án giúp tối ưu hóa quy trình làm việc, từ giai đoạn thiết kế cho đến thi công thực tế, nâng cao hiệu quả và giảm thiểu rủi ro.
Bản vẽ CAD điện luôn tuân thủ chặt chẽ các tiêu chuẩn kỹ thuật, góp phần đảm bảo tính an toàn, thuận lợi cho công tác kiểm tra, bảo trì và gia tăng độ bền vững của hệ thống. Nhờ đó, bản vẽ CAD điện không chỉ nâng cao chất lượng bản vẽ thiết kế mà còn bảo đảm sự an toàn và hiệu quả trong quá trình thi công, vận hành.
Tìm hiểu thêm: Tiêu chuẩn nét vẽ trong CAD bạn cần biết
Các ký hiệu điện trong bản vẽ CAD thông dụng hiện nay
Các ký hiệu điện trong bản vẽ CAD là bộ ký hiệu được quy chuẩn và được biểu tượng bằng ngôn ngữ đồ họa giúp người nhìn có thể hình dung được. Dưới đây là các ký hiệu điện trong bản vẽ AutoCAD thông dụng nhất hiện nay:

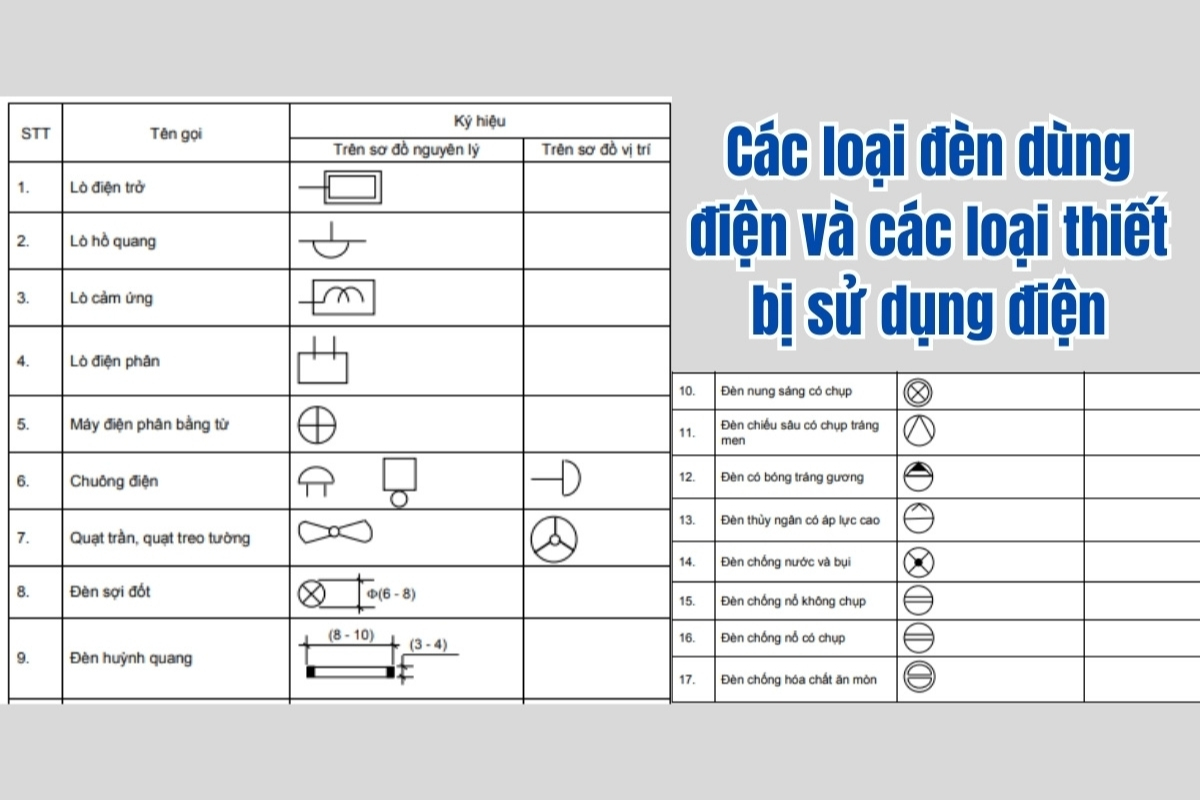

Ký hiệu các loại đèn điện và thiết bị sử dụng điện
Bộ ký hiệu điện của các loại đèn điện và thiết bị điện:

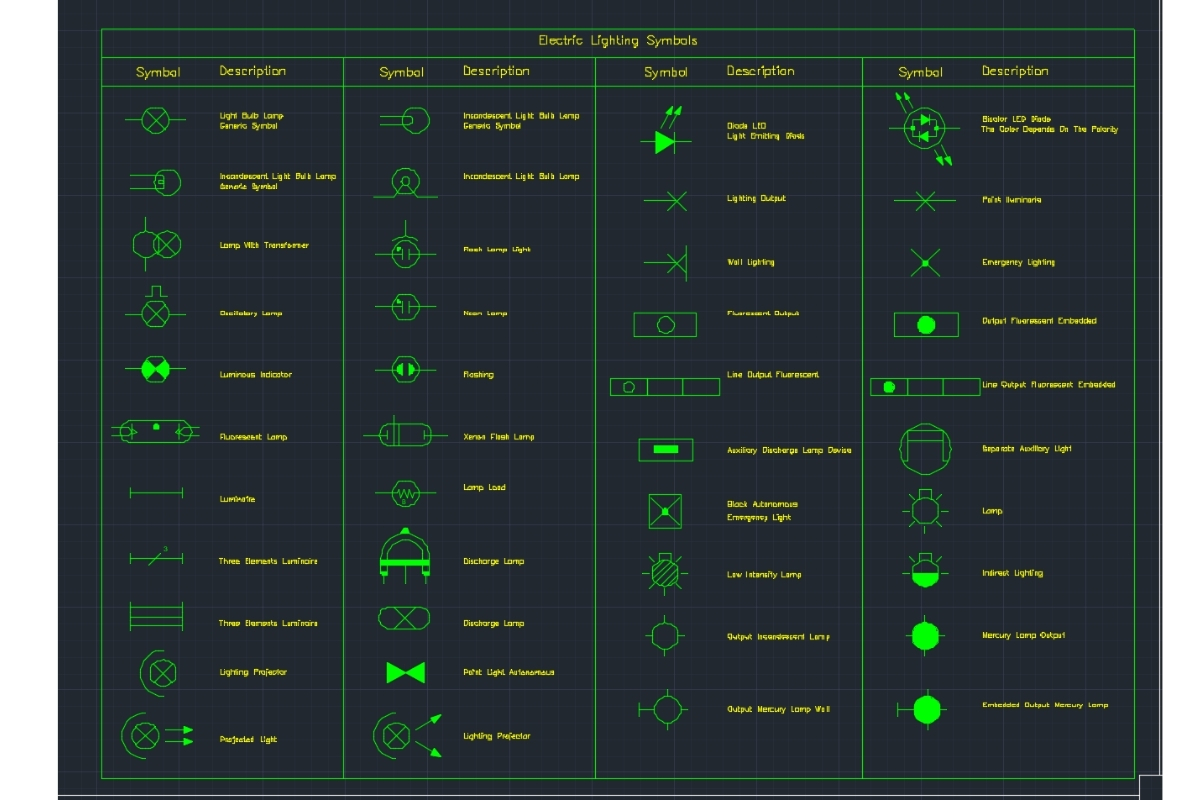

Ký hiệu các loại đèn điện trong bản vẽ kỹ thuật

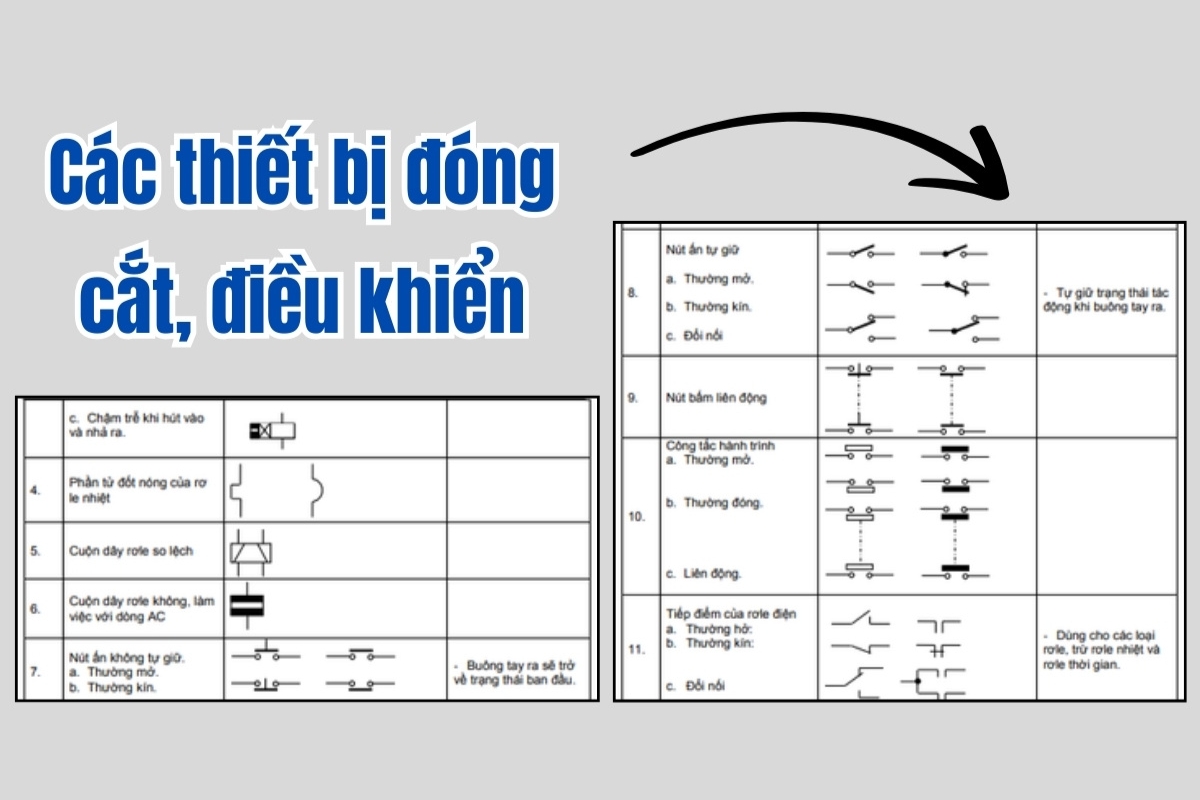

Ký hiệu các thiết bị đóng, cắt, bảo vệ điện
Bộ ký hiệu các thiết bị đóng cắt điện, bảo vệ điện, điều khiển điện:
Các ký hiệu đóng cắt và điều khiển điện

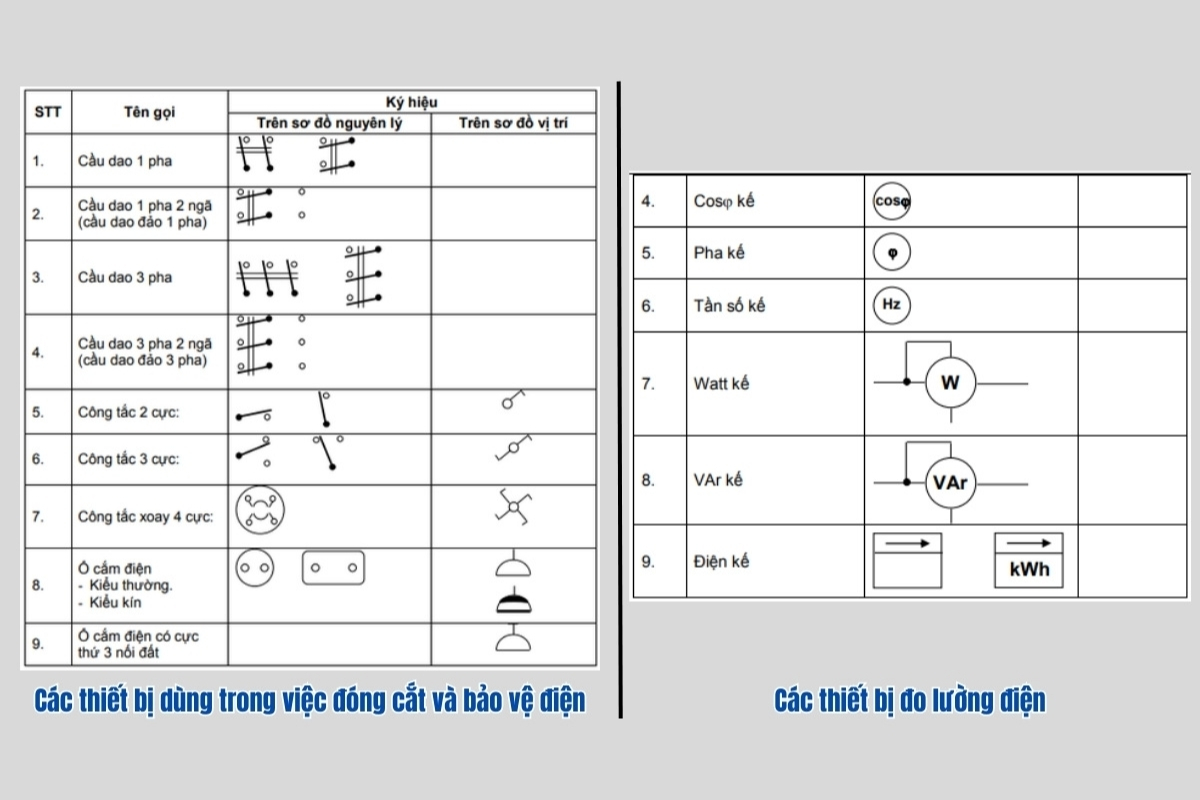

Ký hiệu các thiết bị đóng cắt và đo lường điện

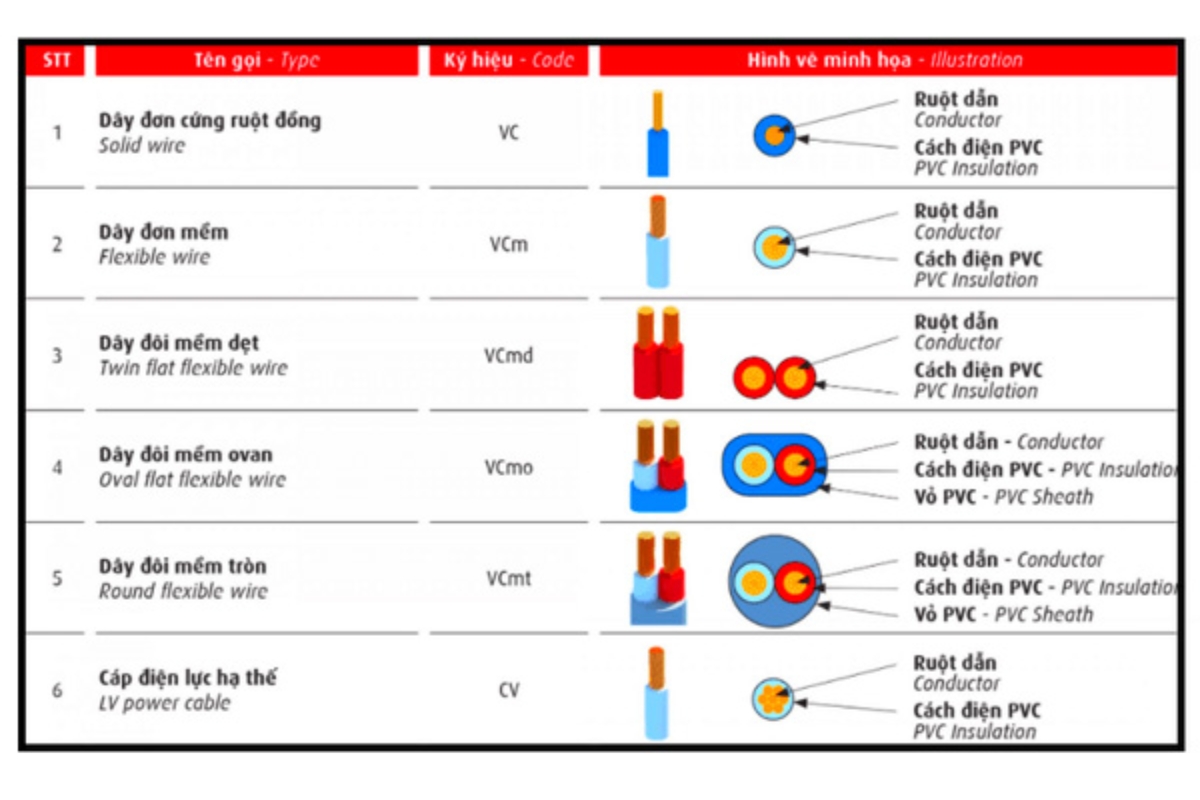

Ký hiệu đường dây dẫn điện
Bộ ký hiệu đường dây dẫn điện biểu thị loại dây, sơ đồ mạch điện, vị trí lắp đặt:
Ký hiệu dây điện trong bản vẽ

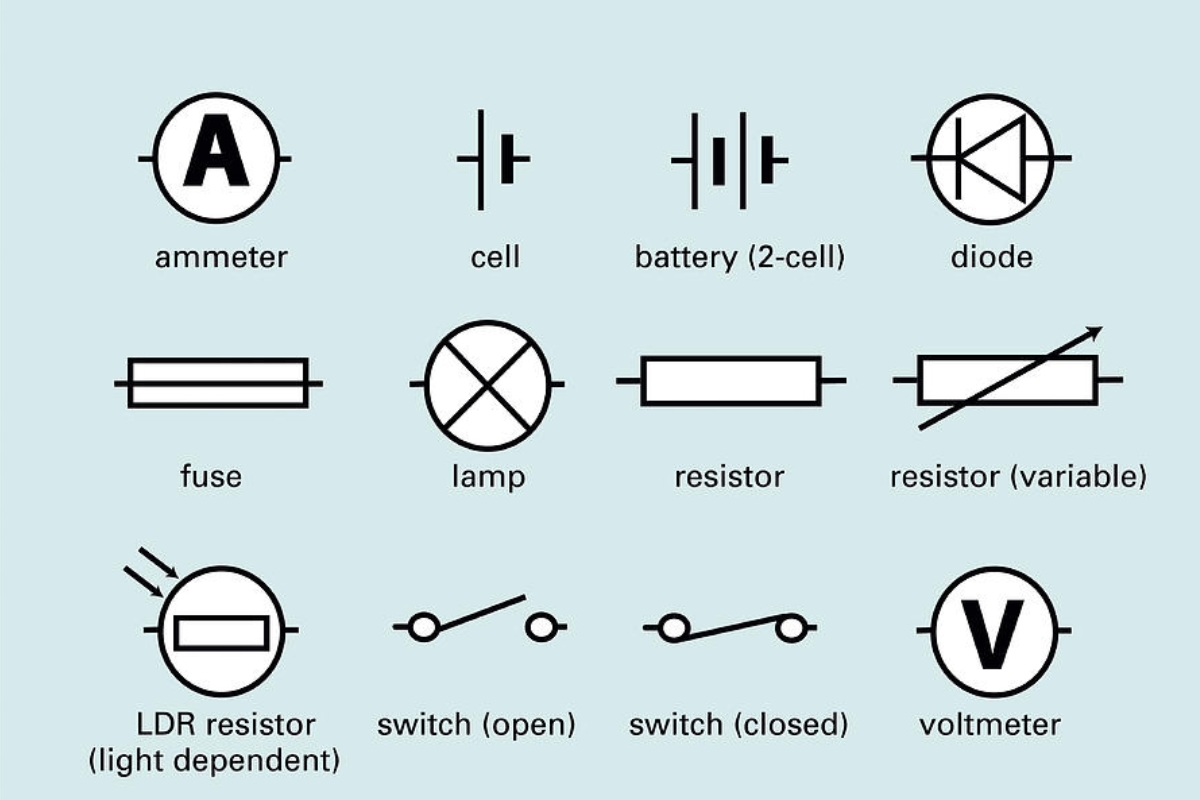

Ký hiệu điều khiển và tín hiệu điện
Bộ ký hiệu các tín hiệu điện, điều khiển điện:
Ký hiệu các tín hiệu điện

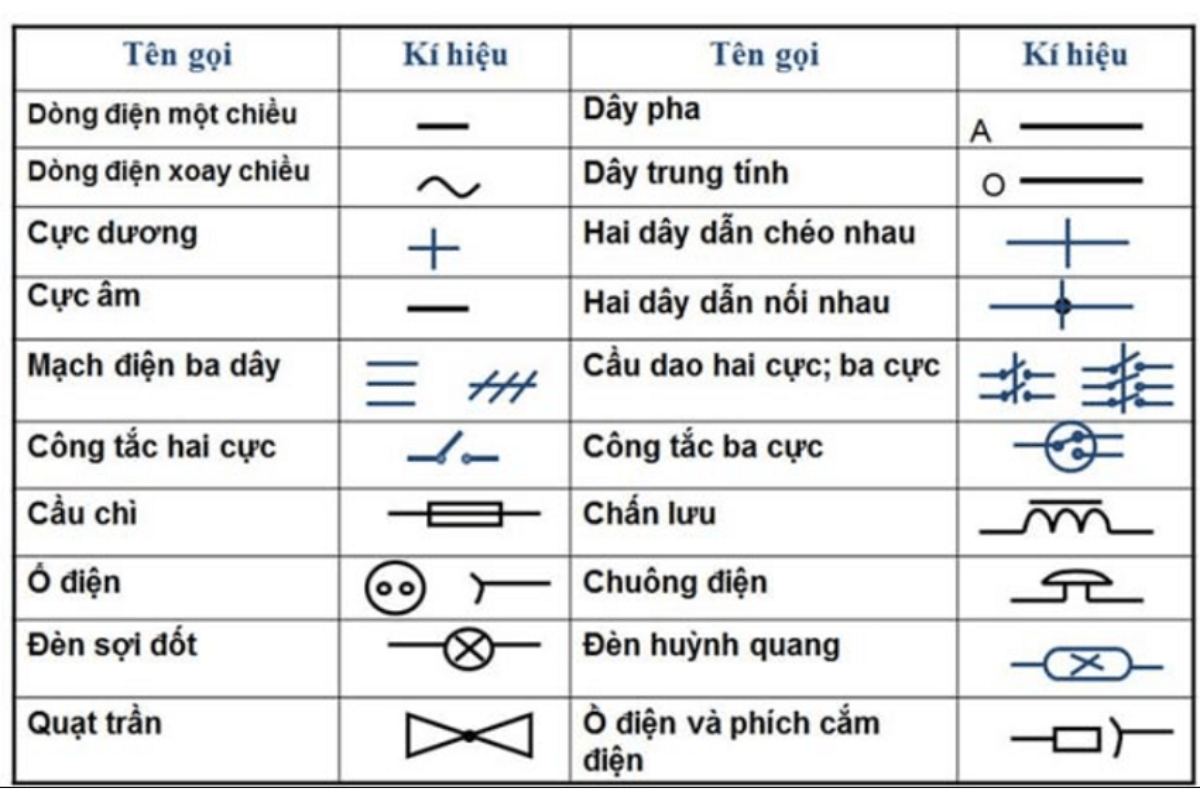

Một số ký hiệu điện khác trong bản vẽ AutoCAD

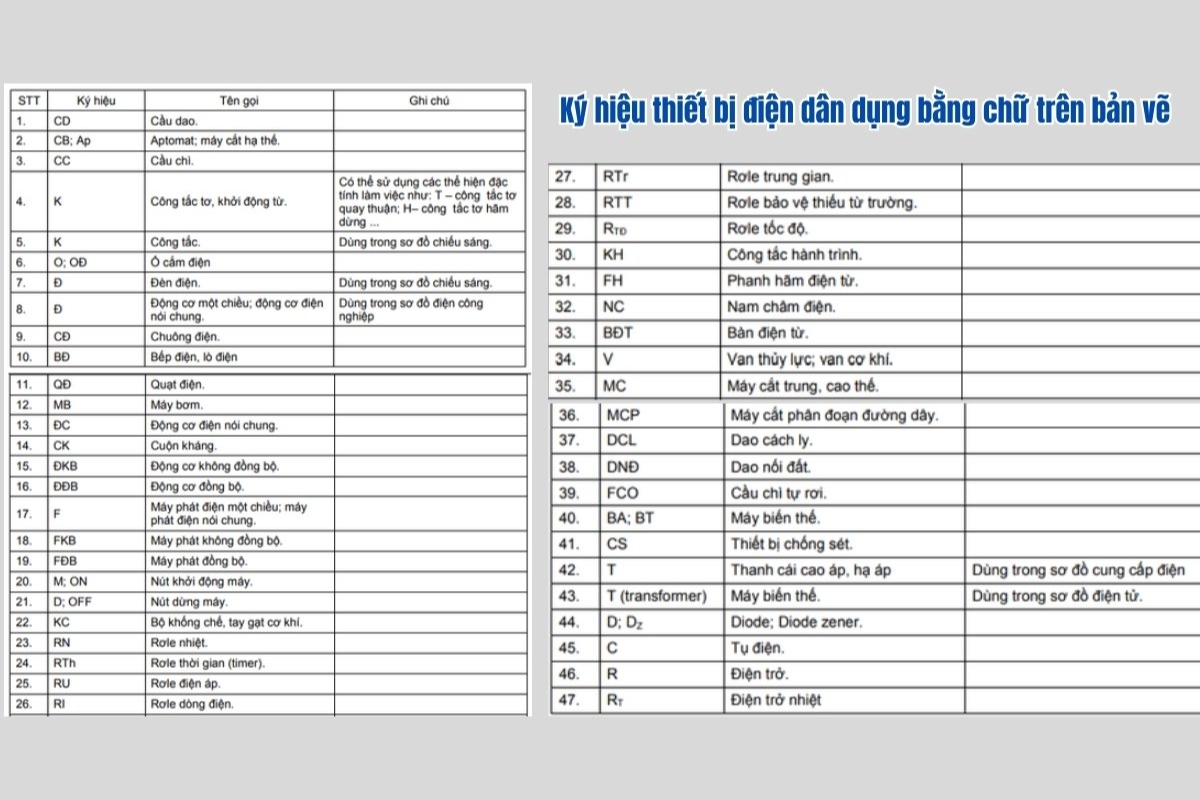

Các ký hiệu điện bằng chữ trong bản vẽ AutoCAD
Các ký hiệu điện trong bản vẽ AutoCAD bằng chữ đóng vai trò quan trọng trong việc thể hiện các thông số kỹ thuật, thiết bị và chức năng đặc biệt của hệ thống điện. Những ký hiệu này giúp kỹ sư, kiến trúc sư và nhà thiết kế nhanh chóng nhận diện, đọc hiểu bản vẽ một cách chính xác mà không cần giải thích dài dòng, từ đó đảm bảo tính đồng bộ và hiệu quả trong quá trình thiết kế cũng như thi công.
Ví dụ phổ biến của các ký hiệu điện bằng chữ gồm:
- L: Đèn
- S: Công tắc
- M: Động cơ
- C: Cầu chì
- R: Rơ-le
- F: Phích cắm
Các ký hiệu điện trong bản vẽ AutoCAD bằng chữ
Cách đọc bản vẽ thiết kế điện qua ký hiệu trong AutoCAD
Để đọc hiểu ký hiệu thiết bị điện trong bản vẽ cad bạn cần tìm hiểu qua các bước sau:
- Xác định các ký hiệu: Hiểu rõ các ký hiệu thiết bị như công tắc, ổ cắm, đèn, động cơ, v.v. Mỗi ký hiệu đều có một biểu tượng cụ thể.
- Đọc các kết nối mạch điện: Theo dõi các đường dây dẫn điện, giúp bạn hiểu cách các thiết bị được kết nối và hoạt động cùng nhau.
- Kiểm tra các chi tiết kỹ thuật: Các thông số như dòng điện, công suất và loại thiết bị sẽ được ghi chú rõ ràng để bạn có thể thực hiện đúng yêu cầu kỹ thuật.
- Xác định vị trí và chức năng: Bản vẽ giúp bạn biết chính xác vị trí các thiết bị và chức năng của chúng trong hệ thống điện.
Cách đọc các bản vẽ CAD điện qua ký hiệu
Cách thêm các ký hiệu điện trong bản vẽ AutoCAD
Khi thiết kế bản vẽ điện trong AutoCAD, việc thêm các ký hiệu điện là yếu tố quan trọng nhằm đảm bảo bản vẽ rõ ràng, chính xác và dễ đọc. Các ký hiệu này giúp thể hiện đầy đủ thông tin về thiết bị, mạch điện, đồng thời hỗ trợ quá trình thi công và bảo trì hệ thống một cách hiệu quả. Có nhiều cách đơn giản và linh hoạt để chèn ký hiệu điện vào bản vẽ, bao gồm:
- Sử dụng Block trong AutoCAD: Tạo và lưu ký hiệu dưới dạng block giúp dễ dàng chèn, quản lý và tái sử dụng cho các bản vẽ khác.
- Chèn từ thư viện ký hiệu: Khai thác thư viện ký hiệu điện sẵn có của AutoCAD hoặc các thư viện từ bên thứ ba để tiết kiệm thời gian và tăng độ chính xác.
- Dùng công cụ hatching: Áp dụng hatching để tạo các ký hiệu đặc biệt như bảng phân phối, tủ điện hoặc vùng điện áp cao, giúp dễ dàng nhận diện trên bản vẽ.
- Vẽ ký hiệu thủ công: Với các ký hiệu đặc thù, bạn có thể trực tiếp vẽ bằng công cụ line, circle, arc, sau đó lưu thành block để sử dụng cho các lần sau.
- Sử dụng layer riêng biệt cho từng loại ký hiệu: Thiết lập layer riêng cho từng nhóm thiết bị như đèn, công tắc, ổ cắm… giúp quản lý, chỉnh sửa dễ dàng và tăng tính trực quan cho bản vẽ.
Kết luận
Trên đây, AWE đã chia sẻ cho bạn các ký hiệu điện trong bản vẽ AutoCAD thông dụng nhất hiện nay. Các ký hiệu này tuân theo tiêu chuẩn IEC trong bản vẽ CAD điện. Đây là hệ thống quy chuẩn quốc tế về các ký hiệu và tên gọi thiết bị điện, giúp đảm bảo tính nhất quán và dễ hiểu trong quá trình thiết kế và thi công. Hy vọng các thông tin trên là điều bạn tìm kiếm, cảm ơn bạn đã đọc bài viết này!
