Bản vẽ triển khai nội thất là giai đoạn ở giữa của thiết kế ý tưởng và giai đoạn sản xuất, thi công thực tế. Nếu phối cảnh 3D giúp người xem hình dung không gian thì bản vẽ triển khai nội thất lại là bộ tài liệu kỹ thuật giúp đội thi công, xưởng sản xuất và giám sát hiểu chính xác phải làm gì, làm như thế nào và theo kích thước nào. AWE sẽ đưa ra những hướng dẫn chi tiết về lập bản vẽ triển khai nội thất và bổ kỹ thuật nội thất 2D cho những người mới học nghề.
1. Bản vẽ triển khai nội thất là gì?
Bản vẽ triển khai nội thất là tập hợp các bản vẽ 2D dùng để thể hiện chi tiết kích thước, cấu tạo, vật liệu, vị trí lắp đặt và các thông số kỹ thuật của từng hạng mục trong công trình nội thất. Đây là căn cứ để bóc tách khối lượng, báo giá, sản xuất tại xưởng, thi công ngoài hiện trường và kiểm soát chất lượng hoàn thiện.
Nếu không có bộ bản vẽ triển khai rõ ràng, công trình rất dễ gặp các lỗi như thi công sai kích thước, xử lý vật liệu không đúng, chồng chéo giữa điện, trần, tường và đồ nội thất, hoặc phát sinh chi phí do phải sửa đi sửa lại. Vì vậy, trong thực tế nghề nghiệp, người làm thiết kế nội thất không thể dừng ở phối cảnh đẹp mà bắt buộc phải biết triển khai hồ sơ kỹ thuật đủ rõ để người khác đọc và làm đúng.

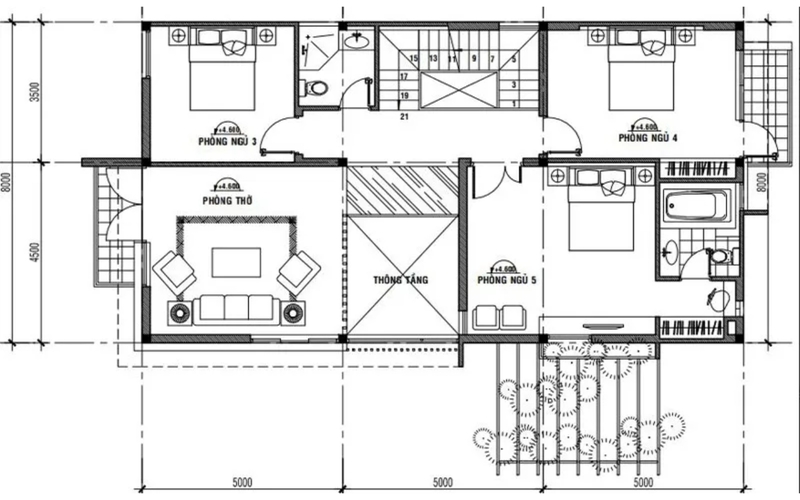

Bản vẽ triển khai nội thất nhà phố
2. Bản vẽ triển khai nội thất gồm những gì?
Để hiểu cách lập hồ sơ, trước hết cần nắm rõ một bộ bản vẽ triển khai nội thất thường bao gồm những nhóm hạng mục nào. Tùy quy mô công trình, số lượng bản vẽ có thể khác nhau, nhưng về cơ bản sẽ xoay quanh các phần sau.
– Phần hiện trạng và mặt bằng bố trí: Đây là phần giúp người đọc hiểu kích thước không gian, vị trí tường, cột, cửa, cửa sổ và cách bố trí công năng nội thất. Mặt bằng bố trí là nền tảng để triển khai các hạng mục khác như trần, sàn, điện, chiếu sáng và đồ rời.
– Phần tường, trần, sàn và các hạng mục hoàn thiện: Nhóm này thể hiện rõ cao độ trần, kiểu trần thạch cao, chia mảng tường, vật liệu hoàn thiện, len chân tường, sàn gỗ, gạch hoặc các chi tiết trang trí cố định. Đây là phần liên kết chặt chẽ giữa thiết kế thẩm mỹ và thi công thực tế.
– Phần điện, đèn và thiết bị: Bản vẽ triển khai không thể thiếu sơ đồ ổ cắm, công tắc, đèn chiếu sáng, vị trí điều hòa và các thiết bị điện liên quan. Nếu phần này làm không kỹ, khi thi công sẽ rất dễ xảy ra xung đột với trần, tủ hoặc vách trang trí.
– Phần chi tiết đồ gỗ và nội thất rời: Đây là phần nhiều người quan tâm nhất khi nhắc đến bản vẽ thi công nội thất 2D. Nhóm bản vẽ này mô tả chi tiết tủ bếp, tủ áo, giường, bàn, kệ, quầy, vách trang trí và nhiều hạng mục khác qua mặt bằng, mặt đứng, mặt cắt, mặt cạnh cùng các ghi chú vật liệu, phụ kiện và kích thước sản xuất.
3. Kiến thức cần có để lập bản vẽ triển khai nội thất
Muốn làm được hồ sơ kỹ thuật tốt, chỉ biết dùng phần mềm là chưa đủ. Người học cần kết hợp nhiều nhóm kiến thức để vừa vẽ đúng, vừa hiểu đúng bản chất của từng chi tiết.
3.1 Kiến thức AutoCAD 2D
Đây là công cụ nền tảng để triển khai hồ sơ. Người học cần thành thạo các lệnh vẽ, chỉnh sửa, dim kích thước, ghi chú, quản lý layer, block, text, layout in ấn và cách tổ chức bản vẽ khoa học. Nếu thao tác AutoCAD chưa chắc, quá trình triển khai sẽ rất chậm và dễ thiếu sót. Người mới có thể bắt đầu từ khóa học AutoCAD cơ bản đến nâng cao để nắm chắc thao tác trước khi đi sâu vào triển khai nội thất.
3.2 Kiến thức về hình chiếu và quy ước thể hiện bản vẽ
Người lập bản vẽ cần hiểu rõ mặt bằng, mặt đứng, mặt cắt, mặt cạnh và cách dùng từng loại hình chiếu để truyền đạt thông tin kỹ thuật. Nếu không hiểu quy ước hình chiếu, bản vẽ có thể đúng về hình nhưng sai về cách thể hiện, khiến đội thi công đọc rất khó hoặc hiểu nhầm.

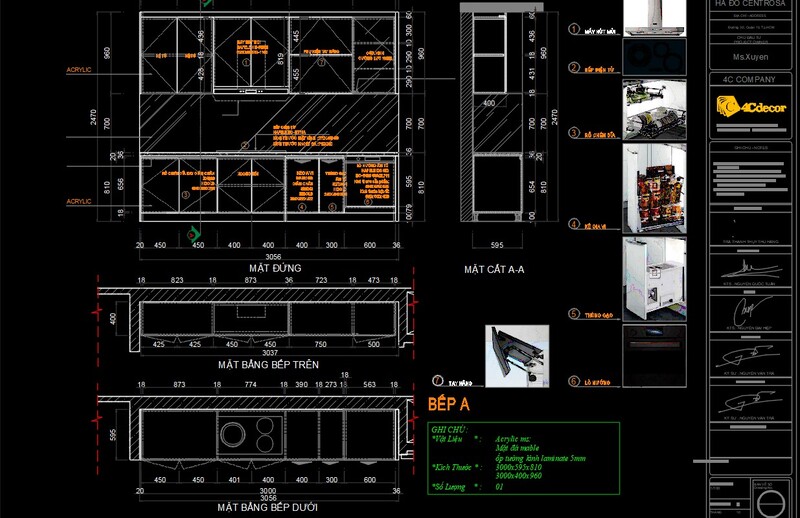

Kiến thức cần có để triển khai bản vẽ nội thất
3.3 Kiến thức về cấu tạo và kích thước nội thất
Đây là phần cực kỳ quan trọng. Muốn triển khai được một hạng mục, người vẽ phải hiểu tiêu chuẩn kích thước sử dụng, kích thước nhân trắc, chiều dày vật liệu, cấu tạo lắp ghép, nguyên lý mở cánh, ray trượt, bản lề, hệ khung, hậu tủ, đợt và các chi tiết liên kết. Nếu không hiểu cấu tạo, người học sẽ chỉ sao chép hình thức mà không thể triển khai thành hồ sơ dùng được.
3.4 Kiến thức về vật liệu và phụ kiện
Trong nội thất, cùng một thiết kế nhưng khi dùng MDF chống ẩm, plywood, veneer, laminate hay gỗ tự nhiên thì cách triển khai có thể khác nhau. Tương tự, phụ kiện như ray âm, ray bi, bản lề giảm chấn, tay nâng, phụ kiện tủ bếp cũng ảnh hưởng đến cấu tạo và kích thước chừa lắp đặt. Vì vậy, hiểu vật liệu và phụ kiện là điều bắt buộc nếu muốn lập hồ sơ kỹ thuật sát thực tế.
3.5 Kiến thức về thi công và trình tự sản xuất
Người lập bản vẽ càng hiểu quy trình thi công ngoài thực tế thì bộ hồ sơ càng dễ dùng. Khi biết xưởng cần thông tin gì, thợ cần đọc chi tiết nào, giám sát cần kiểm tra điểm nào, người vẽ sẽ biết cách thể hiện bản vẽ rõ ràng, đủ ý và giảm tranh cãi trong quá trình thi công.
4. Trình tự lập bản vẽ thi công nội thất 2D cho người mới
Để tránh bị rối, người mới nên đi theo một trình tự rõ ràng thay vì vẽ ngẫu hứng từng phần. Đây là cách làm thực tế và dễ kiểm soát lỗi hơn.
– Bước 1: đọc kỹ mặt bằng và xác định phạm vi triển khai
Trước hết cần hiểu không gian đang triển khai là phòng khách, phòng ngủ, bếp hay toàn bộ căn hộ, từ đó xác định những hạng mục phải thể hiện trong hồ sơ. Đây là nền tảng để không bị thiếu đầu việc.
– Bước 2: dựng mặt bằng bố trí 2D chính xác
Từ mặt bằng cơ sở, người vẽ triển khai lại các vị trí tường, cửa, cửa sổ, cột, hộp kỹ thuật và đồ nội thất. Bước này cần kiểm soát rất kỹ kích thước tổng thể vì sai ngay từ mặt bằng thì toàn bộ phần sau sẽ sai theo.
– Bước 3: triển khai từng mặt đứng theo từng mảng tường
Mặt đứng nội thất giúp thể hiện tỷ lệ, cao độ, bố cục mảng tường, vị trí tủ, kệ, vách ốp, đèn và các chi tiết trang trí. Đây là phần nối giữa thiết kế thẩm mỹ và bản vẽ thi công thực tế.
– Bước 4: bổ sung mặt cắt và chi tiết cấu tạo
Khi mặt bằng và mặt đứng đã rõ, người học tiếp tục bổ sung các mặt cắt tại vị trí quan trọng để thể hiện cấu tạo, chiều dày vật liệu, liên kết và các phần khuất. Những hạng mục đồ gỗ như tủ, giường, kệ gần như luôn cần mặt cắt hoặc chi tiết phóng to để đội thi công hiểu chính xác.
– Bước 5: ghi kích thước, vật liệu và chú thích kỹ thuật
Một bản vẽ đẹp nhưng thiếu kích thước hoặc ghi chú vật liệu thì chưa thể gọi là bản vẽ triển khai hoàn chỉnh. Người vẽ cần ghi rõ kích thước phủ bì, kích thước chi tiết, vật liệu hoàn thiện, mã phụ kiện, cao độ, khoảng cách lắp đặt và các lưu ý đặc biệt nếu có.
– Bước 6: rà soát logic giữa các bản vẽ
Trước khi xuất hồ sơ, cần đối chiếu giữa mặt bằng, mặt đứng, mặt cắt và chi tiết đồ gỗ để đảm bảo số liệu đồng nhất. Đây là bước giúp giảm rất nhiều lỗi phát sinh khi thi công.
bản vẽ 3D thiết kế nội thất nhà phố
5. Những lỗi thường gặp khi lập bản vẽ triển khai nội thất
– Chỉ chăm vẽ hình mà không ghi đủ kích thước, vật liệu và chú thích kỹ thuật.
– Mặt bằng, mặt đứng và mặt cắt không khớp số liệu với nhau.
– Không hiểu cấu tạo thực tế nhưng vẫn triển khai chi tiết, dẫn đến bản vẽ không khả thi.
– Bố cục bản vẽ rối, layer lộn xộn, chữ và kích thước khó đọc.
– Sao chép file mẫu máy móc mà không kiểm tra có phù hợp với công trình hiện tại hay không.
Người mới thường mắc các lỗi này vì tập trung quá nhiều vào thao tác phần mềm mà chưa nhìn bản vẽ như một tài liệu kỹ thuật phục vụ thi công. Chỉ khi thay đổi góc nhìn này, chất lượng hồ sơ mới cải thiện rõ rệt.
Nếu muốn đi nhanh hơn, người học nên kết hợp ba hướng song song là học AutoCAD bài bản, học cấu tạo nội thất thực tế và luyện triển khai từ các công trình mẫu. Việc xem nhiều file mẫu có ích, nhưng chỉ hiệu quả khi người học hiểu vì sao bản vẽ đó được thể hiện như vậy, chứ không phải chỉ sao chép lại hình thức.
Ngoài ra, nên rèn thêm kỹ năng đọc bản vẽ kỹ thuật nội thất chi tiết để hiểu cách người khác thể hiện hồ sơ, từ đó nâng khả năng đối chiếu và tự kiểm tra lỗi khi triển khai. Khi đọc được bản vẽ tốt, người học cũng sẽ lập bản vẽ tốt nhanh hơn.
Với những người muốn ứng dụng trực tiếp vào công việc, khóa học AutoCAD 2D bổ kỹ thuật nội thất tại AWE là hướng đi phù hợp vì chương trình tập trung vào kỹ năng dùng AutoCAD, hiểu cấu tạo, triển khai mặt bằng, mặt đứng, mặt cắt và lập hồ sơ thi công nội thất hoàn chỉnh.
Khi nắm được bản chất của bản vẽ triển khai nội thất, người học sẽ không còn xem đây chỉ là công việc vẽ lại bằng AutoCAD mà là quá trình chuyển ý tưởng thiết kế thành tài liệu kỹ thuật có thể sản xuất và thi công được. Đây cũng là kỹ năng quan trọng để làm việc chuyên nghiệp hơn trong lĩnh vực thiết kế, thi công và sản xuất nội thất.
